甘02j09圖集編制說明

一、本圖集以滿足一般標準的民用建筑構造為主，適當兼顧較高標準建筑的需要，對專用性很強，標準很高的構造詳圖未予編入。

二、本圖集努力做到構造技術先進、材料選用恰當，品種類型多樣，設計采用方便。

三、圖中基礎埋深H（凍結深度）按工程設計，由設計人員定。毛石基礎采用M2.5混合砂漿砌筑，開槽后如遇到地下水時，改用M5水泥砂漿砌筑。

四、鋼筋混凝土構件現澆按圖注，預制為C20，鋼筋采用Ⅰ級鋼。金屬制品用3號鋼。木材一般為一級品，含水量不大于18%。

五、凡埋入墻內木磚均用石油瀝青浸漬，金屬構件均刷防銹漆一道。

六、本圖集中有關施工質量等要求除注明外，均按國家有關施工驗收規范規定辦理。

七、本圖集中尺寸單位均以毫米為單位。

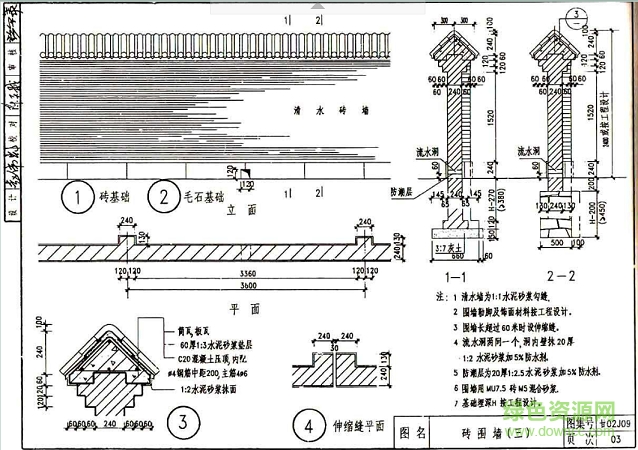

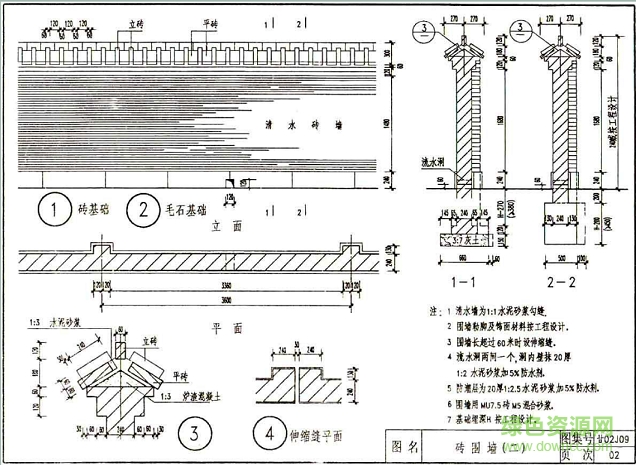

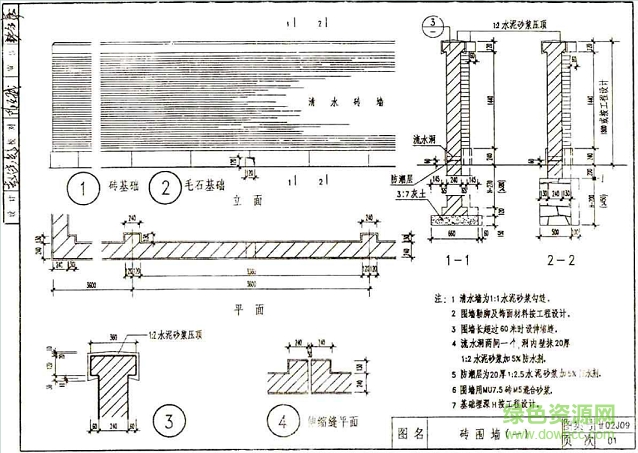

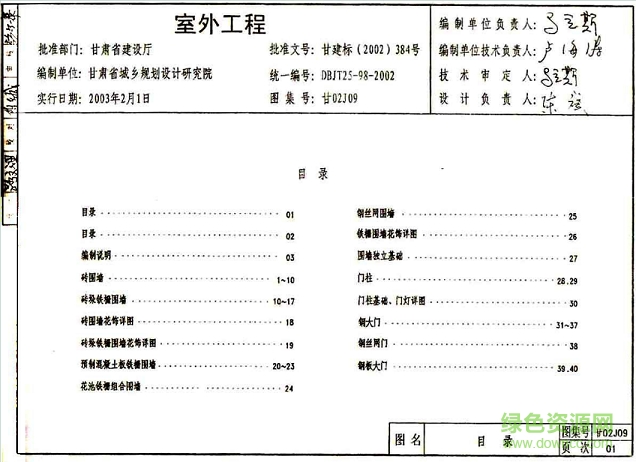

甘02j09圖集樣張
