文字或圖片轉換成pcb文件格式工具是一款能夠幫助用戶將圖片格式的文件繼續擰pcb文件格式轉換的工具，讓你能夠獲得不錯的適應體驗，能夠快速的制作出所需要的pcb文件，即可運用到電路板中進行使用，快來綠色資源網下載吧！

pcb文件格式轉換器官方介紹

把文字或圖片轉換成PROTEL支持的PCB文件，可用于電子公司制作LOGO在PCB上，效果不錯！

文字或圖片轉換成pcb文件格式工具如何使用？

你只需輸入字符、設定字體大小，點擊生成PCB文件即可！

怎么抄板？

你只需要掃描電路板成BMP、JPG或者GIF圖片，利用點陣圖象軟件結合本軟件就可以快速抄板！

CAD圖如何轉換成DXP（PCB圖）

先將CAD圖紙另存為*.DXF格式的文件，一定要是2000版本的*.dxf文件。然后打開DXP的空白PCB文件，選擇菜單——導入。導入你上面保存的這個文件，記得選擇單位標準為毫米。這樣才會1：1導入。這是PROTEL 99SE的導入方法，DXP應該也差不多，希望對你有所幫助。。

使用說明

1.這個軟件可以將一幅BMP圖形轉換為PCB格式。

2.首先制作一幅 BMP圖形，把你需要的漢字或記號包含在內。然后運行本軟件，按下“文件”，調入圖形。在“參數”中設置“層”與“線寬”，最后，按下“轉換”就可以了。

3.BMP圖形最好是單色的。其實，程序只識別黑色，對其它顏色均不做處理。如果還要一些特殊效果，請用其它軟件完成。

4.制作出來的PCB板大小是BMP圖形的大小乘以線寬，單位是mil(100mil=2.54mm)

5.BMP圖形的大小不要太大，以免產生的PCB文件過大。一般來說，在200x200以內比較合適。

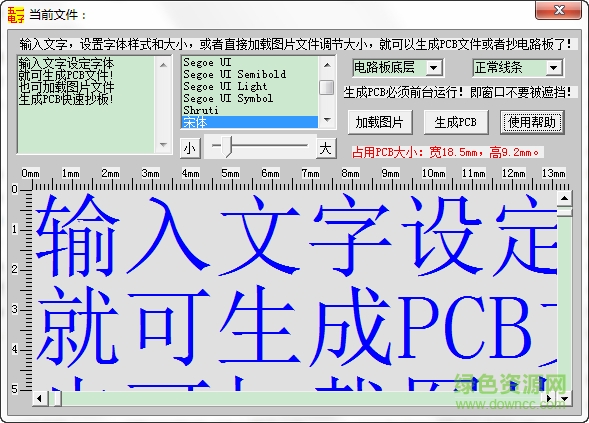

請先下載一個幾十KB的文字圖形轉PCB的軟件，然后輸入你要顯示在PCB上的文字，你可以排版，換行，變字體（你電腦的字體越多可變化的字體就越多），變大小，這時該軟件下面會顯示放大的PCB的樣式，放大了10倍，一般來說，你要保證宋體字的情況下最少2mm的字高，否則，電路板廠可能做不出來。

如果你是要圖形，你就可以打開你的圖片，請將圖片調成對比度比較清晰的圖片，深色有線路，淡色沒有線路，如果圖象大小不合適，你還可以按大或者按小，改變圖象生成PCB的大小。

關于占用PCB的大小，一般來說，你可以先在PROTEL測量有多大的空位，然后在這個軟件里調節多大的空位，最后，就可以生成PCB文件了。

點擊生成PCB按鈕，稍候，取一個文件名保存在你記得的位置，然后再用PROTEL打開這個文件。本軟件生成的PCB文件可以用PROTEL28、PROTEL30、PROTEL95、PROTEL99、PROTEL—SE、PROTEL-DXP、PROTEL-DXP2004直接打開，然后，選中，復制，再轉到你的文件，粘貼上去，再移動到你指定的位置。
