acad2kml.vlx放哪里？ acad2kml.vlx插件是一款免費的cad制圖插件，該插件可以將autocad圖元導入Google Earth軟件中，圖紙繪制更便捷，小編為大家整理了詳細的acad2kml.vlx使用說明，有需要者歡迎在綠色資源網下載！

acad2kml.vlx插件介紹

acad2kml.vlx插件是一款最新版好用的autocad to google earth工具插件，CAD至谷歌acad2kml，acad2kml.vlx把CAD里的線或數據轉換到google，加載到autoCAD中,用于將CAD繪圖內容按照經緯度坐標展示到google earth,用于直觀演示設計成果。

acad2kml.vlx適用范圍及限制

支持 AutoCAD 2000 及以上版。

程序現在支持這些圖元：3DFACE、LINE、LWPOLYLINE、POLYLINE、CIRCLE、ARC、TEXT、ELLIPSE、SPLINE。如果要輸出其他圖元，請炸碎或者預先轉換成這些圖元；

支持 AutoCAD 的所有顏色，即 AutoCAD 的顏色號：1號 - 255號；

AutoCAD 中當前用戶坐標系統 UCS 要平行于世界坐標系統 WCS，所轉換圖元的坐標系統 OCS 也要平行于世界坐標系統WCS；

如果所選的 TEXT 圖元中含有漢字，為避免亂碼則需用文本編輯軟件(如“記事本”)將.kml文件另存為(UTF-8)格式。

acad2kml.vlx使用說明

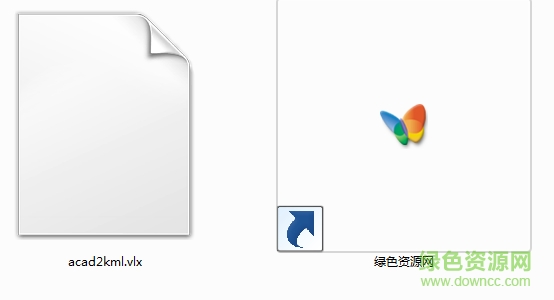

● 軟件包解壓后將文件“acad2kml.vlx”放入AutoCAD的“支持文件搜索路徑”中，如：“C:\Program Files\AutoCAD 2004\Support”；

● 在AutoCAD中點取 [菜單-工具-加載應用程序...] ，選擇"acad2kml.vlx"即可加載?；蛘咴贏utoCAD的命令提示符下輸入“(load "acad2kml.vlx")”也可加載；

● 在AutoCAD的命令提示符下輸入“acad2kml”即可發動程序。

acad2kml特點

自從Google Earth(虛擬地球)誕生后，其強大清晰的衛星圖像、結合地形和3D建筑物的功能，讓你彈指之間就可盡享世界各地的地理資訊。你可以在虛擬世界中鳥瞰地球，如同一只雄鷹在大峽谷中自由飛翔，登陸峽谷頂峰，潛入峽谷深淵......

對于慣用 AutoCAD 工程作圖的人，特別是城市規劃、小區規劃設計師一定會想到如何將 AutoCAD 的圖紙放入 Google Earth 中，以便結合地形、地貌進行觀察。由于 Google Earth 對線、面的編輯功能有限，如果能利用 AutoCAD 強大的三維作圖功能，再將圖紙導入到 Google Earth 中，將是件賞心悅目的事！

Acad2Kml (將AutoCAD圖元導入Google Earth) 就是因為這樣而誕生了！有了她你可以毫不費力地在真實地形上圈地蓋樓(甚至是3D的)，你可以足不出戶就知道規劃設計是否與遙遠基地的環境天衣無縫......

cad2kml.vlx插件使用要點

cad2kml.vlx程序使用要點繪圖比例：一般情況下，在 AutoCAD 下作圖是不用考慮比例問題的，也就是說永遠用1:1來畫圖，比如一輛小車1800mm寬，在 AutoCAD 中就取1800個單位(缺省單位為mm)，打印輸出圖紙時才考慮按比例縮放。圖元導入 Google Earth 則不用縮放。

定位：在 Google Earth 中找到你的基地，并找到一個可以確定的基準點，記下其經緯度，如“23.534412,116.934511”，采用小數的形式，不要采用度分秒的格式。再進入 AutoCAD，將用戶坐標系 ucs 的原點(0,0)重新定位到與該基準點對應的位置上(用 ucs - o 命令)，不必真正改變圖元的坐標。最后發動 acad2kml，將剛才記下的經緯度“23.534412,116.934511”作為基準點回應程序就行了。

特別說明

免費免注冊綠色軟件；

程序小巧，除說明外只有一個文件；

程序由 Visual LISP 編譯而成，是 AutoCAD 外掛程序，支持 AutoCAD 2000 及以上版。
