樹莓派3原理圖特色介紹

樹莓派的電路原理圖確實沒有什么可說的，因?yàn)楫吘鼓阌植恢匦略O(shè)計自己的板卡，但是通過電路原理圖可以學到很多有用的電路設計知識，以后在自己設計其他板卡的時候也可以參考那些經典板卡的電路原理圖，這樣就不用擔心自己設計的電路有很大的BUG，也不會因?yàn)橐粋€(gè)小問題找了半天而耽誤時間。

樹莓派3原理圖介紹

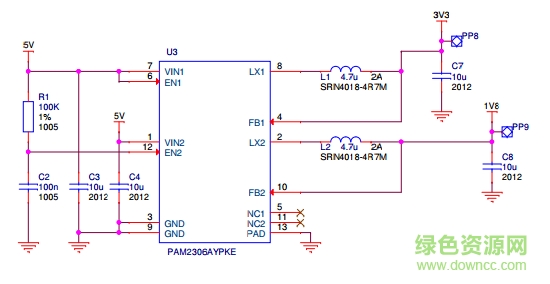

PAM2306AYPKE芯片為DC-DC開關穩壓芯片，這里為樹莓派CPU及外設提供1.8V和3.3V電壓，典型應用電路如下圖所示。

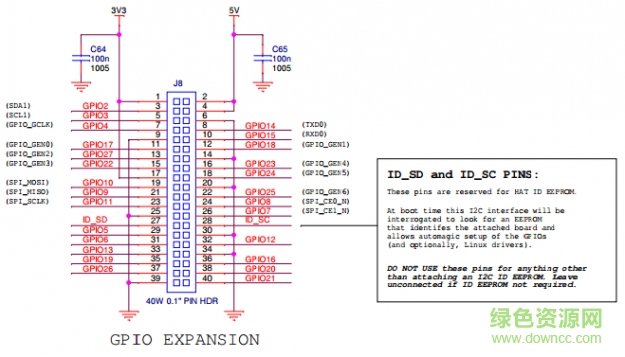

樹莓派3的擴展接口，該接口可以實現眾多的外設接口。可以外加SPI顯示屏、串口屏、各類傳感器等等。
