ansys workbench是一款超級強大的工業建筑業等等行業的工具軟件，在這里用戶能夠找到各種超級實用的工程類型的功能，建筑、醫學、電子、航天等等等等行業都能夠使用，各種強大的功能讓用戶能夠快捷的看到進行各種工程工業上的分析，幫助用戶快捷的進行各種工程作業，方便好用。

軟件優勢

1、在CAE 功能上引領現代產品研發科技，涉及的內容包括：高級分析、網格劃分、優化、多物理場和多體動力學。

2、ANSYS Products的主體是ANSYS WORKBENCH，整合了Ansys諸多軟件。

3、繼續開發和提供世界一流的求解器技術。

4、提供了針對復雜仿真的多物理場耦合解決方法。

5、整合了ANSYS 的網格技術并產生統一的網格環境。

6、通過對先進的軟硬件平臺的支持來實現對大規模問題的高效求解。

7、繼續融合先進的計算流體動力學技術。

8、繼續改進最好的CAE 集成環境-ANSYS WORKBENCH。

軟件功能

SIwave對電路板的直流IR下降進行了評估，icepakanalysis分析了基于組件功率和電阻加熱電子跟蹤的板和部件的熱工性能，并通過確定溫度梯度和coeffi的熱膨脹不匹配板和元件之間的熱應力來評估機械性能。

從ANSYS出發的多物理仿真，通過將電氣、熱力和機械效率結合成一個集成的解決方案來評估pcb設計的精確度。多物理模擬改進的可靠性通過計算單個物理的效率和物理之間的相互作用，導致整體的更長的產品使用壽命。

用Icepak進行熱模擬計算組件的功耗，以及用SIwave計算的printed電路板的金屬層的功耗。通過一個迭代求解，可以計算出SIwave中電性能的溫度依賴性，在此過程中，DC溶液與熱溶液之間的多次迭代得到了聚合的功耗和溫度。

這些迭代解釋了直流溶液中電阻率的溫度依賴性，以及由此產生的溫度依賴于金屬層的能量耗散。對多物理性能的計算提高了電氣和熱模擬的準確性，從而提高了對PCB的電氣性能和熱性能的理解。

一旦功率耗散和溫度結果融合了usingSIwave和Icepak，熱溶液可以用來確定板和元件的溫度是否在允許的范圍內。熱溶液提供了幫助，確定了pcb和組件的各種冷卻選項，例如選擇風扇或包括加熱元件上的散熱器。在實際操作中，板材和部件的溫度越低，設備中存在熱誘導的失效機制的問題就越少。

您可以將聚合溫度導出到ANSYS機械，以評估板和相關組件的熱和機械應力。ANSYS Workbench?環境提供了一個簡單的溫度存在誤傷mechanismto地圖從Icepak機械simulationacross不同網格界面。熱?應力仿真提供了關于板材和部件的機械可靠性的信息。

對溫度場的熱變形和熱應力進行了評價;同時也可以用來評價溫度循環中焊點的熱疲勞。關于董事會支持的設計決策——例如連接位置、評估僵硬的eners、組件位置和夾緊負載——都可以通過機械模擬來評估。從高溫變化中減少機械應力會導致熱致疲勞失效。

Ansys使用方法

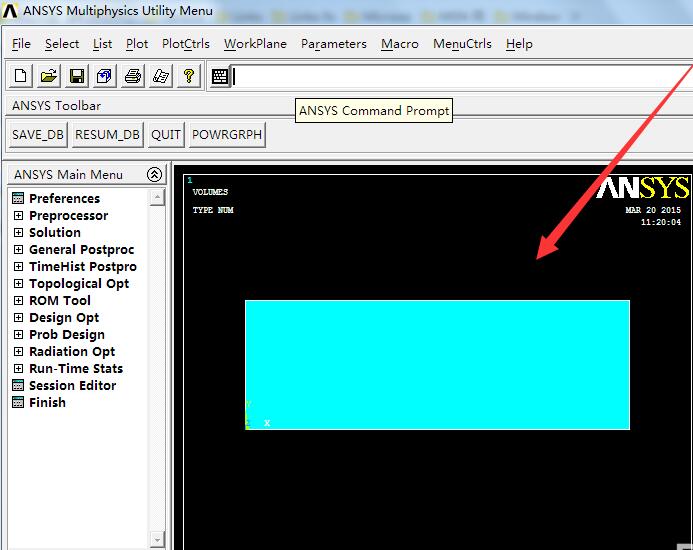

Ansys怎么導出命令流1、我們首先在電腦上打開Ansys這款軟件，我們首先建立一個長方體模型（具體怎么建的就不用小編說了），然后小編就給大家演示一下怎么把這個長方體的命令流導出來，再怎么快速運行這些命令流。

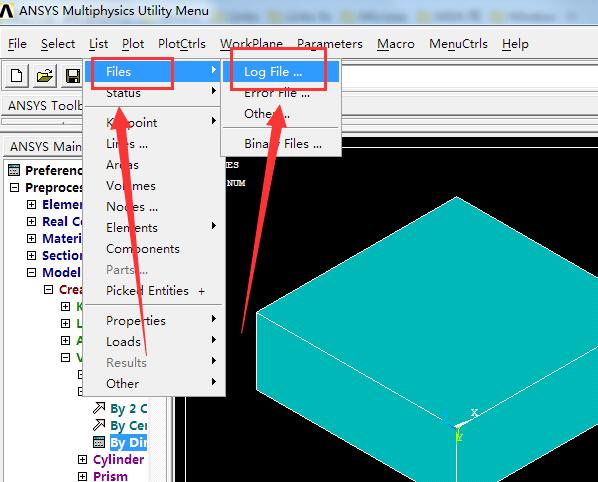

2、在主界面上方菜單欄，單擊【List】選項，然后在彈出的窗口，依次選擇【Files】——【Log Files】。

3、這時候就打開了命令流窗口，將右側的滑動按鈕拉到最下方，找到頁面底部。

4、然后我們在頁窗口中，查找我們需要的命令流：

/PREP7

/PREP7BLOCK,0,3,0,1,0,3,前面的所有數據都不需要，只要這兩條就可以。”BLOCK,0,3,0,1,0,3, “就是建立長方體的數據。然后選中它們，按下鍵盤【Ctrl+C】進行復制。

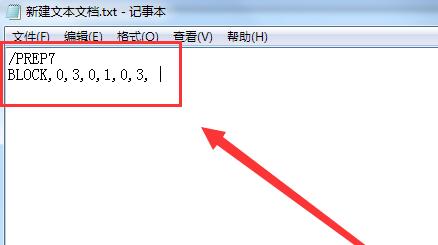

5、然后我們在電腦上新建一個txt文檔，將剛才復制的數據粘貼進去。如下圖所示。依次類推，在后面的操作中每一步都把相應的命令復制粘貼進txt文檔，然后保存即可。

ANSYS常見問題

ansys怎么利用導入命令流來實現返回上一步1、當我們發生了操作失誤時，Ansys是沒有撤回操作按鈕的，我們這時候就可以利用導入之前保存的命令流來實現回到上一步了。首先依次單擊菜單欄的【File】——【Clear&star New...】選項。

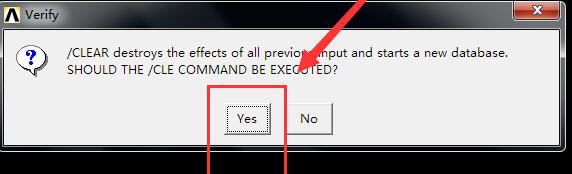

2、然后在彈出的提示窗口，單擊【OK】按鈕，再單擊【Yes】按鈕。

3、這樣所有的數據就被清空了。單擊上方的【Ansys命令流】輸入框，然后粘貼需要運行的命令流。

4、然后按下鍵盤的【Enter】鍵，就可以快速地得到上一步的操作，省去了重新操作的麻煩。

非線性分析中，如何根據ansys的跟蹤顯示來判斷收斂？在ansys output windows有force convergenge valu值和criterion值當前者小于后者時，就完成一次收斂 你自己可以查看，兩條線的意思分別是:1.F L2:不平衡力的2范數2.F CRIT:不平衡力的收斂容差如果前者大于后者說明沒有收斂，要繼續計算當然如果你以彎矩M為收斂準則那么就對應M L2和M CRIT
