西門子STEP7軟件是西門子官方推出的軟件，在這里用戶們能夠進行對各種plc的硬件編程，軟件能夠使用多種編程語言進行編程，讓用戶能夠?qū)Ω鞣N硬件進行快捷編程，各種型號的plc硬件模擬都能夠使用，將實際情況進行模擬之后再進行程序上傳，以確保程序無誤。

西門子STEP7軟件優勢

縮短了工程組態時間

通過創新的編程語言以及集成的各種功能和圖形化組態方式

提高了調試速度

通過集成的系統診斷功能、實時跟蹤功能和高性能的在線功能以及快速高效的錯誤定位機制

降低了停機時間

通過 Web Server和 Teleservice，快速便捷地進行遠程維護和診斷

加強了投資保護性

通過重復使用各種組件、庫以及程序的高兼容性

STEP7v15特點

1、支持最新版本固件

支持 S71200 專有技術保護

序列性能改進

運動控制資源支持

2、支持最新版本固件

S7PLCSIM V15.1 支持使用以下固件的 CPU 系列設備：

S71200 版本 4.0 至 4.2

S71500 版本 2.6 及以下

ET 200SP 版本 2.6 及以下

3、使用專有技術保護塊的 S7-1200 項目

S7PLCSIM V15.1 現可為包含受專有技術保護塊的 S71200 項目提供仿真支持。

在啟用仿真支持的情況下編譯所有項目

S7PLCSIM 需要 S71200 和 S71500 程序在啟用仿真支持的情況下獲得編譯。對所有需要仿真的 STEP 7 項目，必須明確啟用仿真支持。

要啟用仿真支持：

打開項目的“屬性”(Properties)

選擇“保護”(Protection) 選項卡

選中“塊編譯時支持仿真”(Support simulation during block compilation) 旁邊的復選框

重新編譯項目

如果程序包含專有技術保護塊，必須打開這些塊進行編譯。打開 STEP 7 塊編輯器并且輸入專有技術保護密碼。在編譯過程中，保持塊編輯器處于打開狀態。

4、改善后的序列性能

順序步長間的最短間隔已從 50 ms 更改為 5 ms。

以 5 ms 間隔處理步長的能力影響以下功能：

S7PLCSIM 將步長四舍五入到最接近的 5 ms

以 5 ms 的倍數輸入序列時間，避免四舍五入

將默認間隔設置為 5 ms 時：

插入步長插入一個新的空步長，比所選步長提前 5 ms。

添加步長插入一個新的空步長，比所選步長滯后 5 ms。

自動填充以 5 ms 為間隔插入步長

5、運動控制資源支持

針對運動控制資源的完整支持

S7PLCSIM 已經不再受限于 5120 個運動資源。S7PLCSIM 可以支持物理 PLC 支持的完整運動資源。

安裝注意：

1、如果是將安裝文件復制到硬盤進行本地安裝，存放軟件的路徑中不得有任何中文字符。只能是英文或者數字的路徑。包括存放安裝文件本身的文件夾和上級文件夾。如果無法正常安裝，請使用光盤或者虛擬光驅直接進行安裝。

2、安裝前必須關掉所有的殺毒軟件和防火墻。以防止殺毒軟件和防火墻禁止寫入系統目錄或者注冊表。

3、安裝軟件前必須重新啟動計算機。

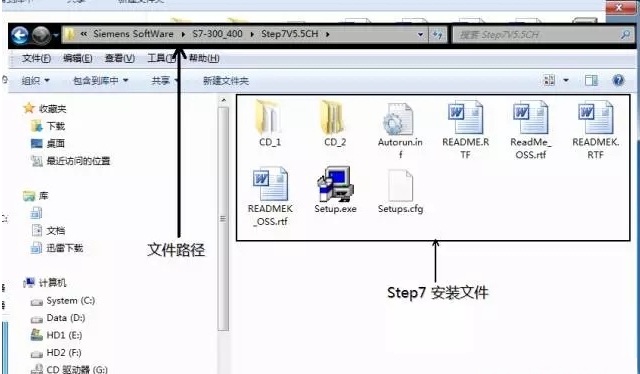

正確的路徑中絕對不能包含中文路徑，如下圖所示。
