管道單線圖繪制軟件是一款非常經典的繪圖工具，支持管道單線圖繪制和圖像管理，使用于排水工程等行業使用，綠色資源網誠意推薦！

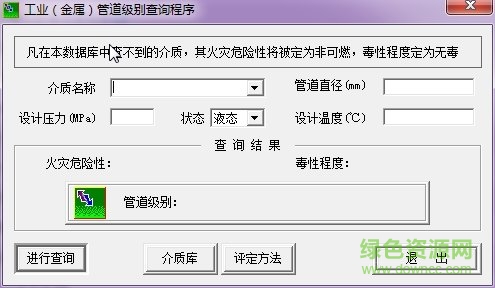

工業管道單線圖繪圖軟件GDCad使用教程

當程序打開一張新圖紙時，將自動彈出一個初始設置對話框，在此對話框中，除了程序版權的聲明以外，還有三個參數的設置：即兩個X、Y坐標軸與水平向右矢量線的兩個夾角，和圖形初始管段起點處的標高（初始標高）。一般來說：兩個坐標軸與水平線的夾角可用程序默認的設置，均為30°。

初始標高則根據實際將要繪制的管道的具體情況而定。程序默認值為0。此初始標高值，將在以后的管道繪制中，作為程序自動計算標高值的依據。

輔助線是指程序在用戶繪制正向管段時輔助顯示其方向、長度的方向輔助線和長度輔助線。

方向輔助線：程序根據初始對話框中所設置的坐標軸方向，和當前用戶光標所在的位置，自動判別用戶所畫管段方向的一根方向皮筋線。該皮筋線將決定所畫管段的方向。

長度輔助線：程序根據當前用戶光標所在的位置，與起點的連線所畫的長度皮筋線。該皮筋線將決定所畫管段的長度（象素長度）。

在程序運行界面的上部任務條中，點取相應的頁面設置任務按鈕，即可出現頁面設置對話框，選取一種并確定即可。

圖幅大小的調整，只是為了適應管道圖形的大小，無論是A3或A4紙，在打印圖紙時，都應將打印機設置中的紙張設為橫放。

在程序運行界面的上部任務條中，點取相應的顏色設置任務按鈕，即可出現顏色設置對話框，在此對話框中，可對所有圖形對象的繪制顏色進行設置。

當一根管道在輸入完成后，需要對其標注文字進行修改，可先在任務條中點取屬性修改按鈕，利用此時程序自動打開的捕捉功能，捕捉要修改的管段對象，點取后同樣會彈出該管段的屬性表來，其余的操作同上。

捕捉是程序為了保證在做圖時，新對象的起點與所連接對象的終點相連，或是在編輯時，顯示當前的光標位置將對哪些圖形對象有效，而自備的一種自動搜尋功能。程序以不同的捕捉標志來顯示不同的捕捉方式。

管道單線圖軟件特色

自定義圖紙模板功能，可以根據需要自定義圖紙模板，包括紙張、元件線型顏色字體等；

圖元具有多態特性：一個圖元具有平面、軸測的顯示方式；

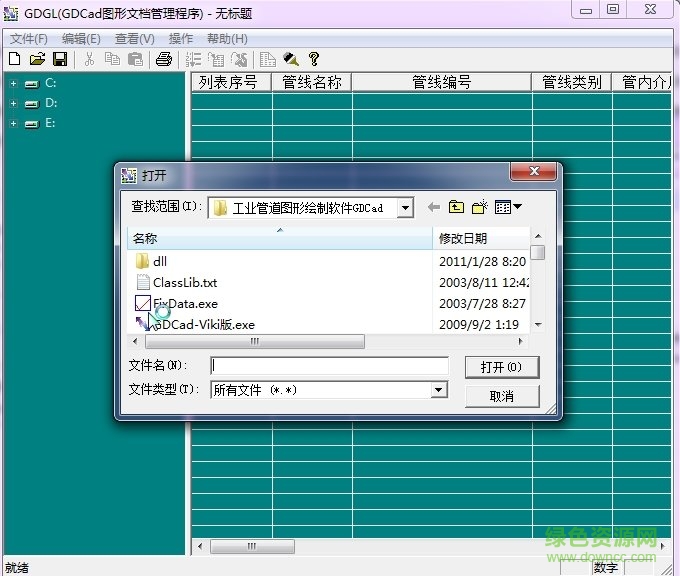

按項目進行圖紙的管理：集圖紙繪制與圖紙管理于一體；

焊口自動編碼，編碼規則自定義，焊口狀態自定義顏色顯示；

圖集中的管道與焊接統計信息導出多種格式文件；

多圖紙同時編輯，方便快捷跨圖紙復制等；

擴展自定義圖元：可以根據行業需要自定義圖元；

多圖層支持，可以將不同的繪圖對象放置在不同的圖層；

方便快捷的竣工管道圖電子化移交，實現建設與運維的無縫過渡；

圖元可以旋轉、反轉、放大、縮小等等；

超過1000張圖紙放在一個不到10M的文件中；

圖紙導出為多種圖片格式、PDF格式文件；

不需要CAD與其他繪圖平臺，自帶繪圖引擎。
