ad9修改版全稱為altium designer summer09，又稱protel ad9修改版，是專業的pcb設計軟件。很多朋友在找ad9安裝教程，下面也有小編帶來的詳細的圖文安裝和修改教程，以幫助大家更好的使用altium designer9。

altium designer介紹

把設計方法書放到一邊，然后回想一下會發生什么。altium designer是一種單一的設計軟件，卻能提供上百萬種的實現方法

不要把你的設計能力局限在某一個水平。讓自己從舊有的設計包中脫身，進入到全方位設計這種方法中。利用所有可用的的技術和工具來實現你的想法，讓這些想法變成日后被廣泛使用的聰明并相互關聯的產品。

altium designer要做的事情就是這樣：幫你沖破舊有設計思維的局限，打破限制，把你從原來的孤立而困難的方法中解放出來。altium能幫助你不斷探索，用更多而且嶄新的方法做設計，并幫助你設計出前所未有的新玩意。

構思和設計時不用理會設備之間的界限。為你的客戶設計整個產品的歷程開啟了。探索出你在產品的軟硬件兩方面特性加入了什么功能，并了解這個產品與更大的產品系統之間的關系。

ad9中文修改版特色

增強了圖形化drc違規顯示

summer 09版本改進了在線實時及批量drc檢測中顯示的傳統違規的圖形化信息，其含蓋了主要的設計規則。 利用與一個可定義的指示違規信息的掩蓋圖形的合成，用戶現在已經可以更靈活的解決出現在設計中的drc錯誤。

用戶自定制pcb布線網絡顏色

summer09版本允許用戶在pcb文件中自定義布線網絡顯示的顏色?，F(xiàn)在，用戶完全可以使用一種指定的顏色替代常用當前板層顏色作為布線網絡顯示的顏色。并將該特性延伸到圖形迭層模式，進一步增強了pcb的可視化特性。

pcb板機械層設定增加到32層

altium designer summer 09版本為板級設計新增了16個機械層定義，使總的機械層定義達到32層。

改進了directx圖形重建速度

在altium designer summer09的pcb應用中增強了directx圖形引擎的功能，直接關系到圖形重建的速度。由于圖形重構是不常用到的，如果不是非常必要，將不再執行重構的操作；同時也優化了directx數據填充特性。經過測試，summer09將在原版本的基礎上提升20%的圖形處理性能。

altium designer9修改版功能

一、直觀的團隊協作

1.創造未來的柔性設計技術

要想在瞬息萬變的電子設計領域中生存下去，您需要一直站在變化的最前沿，來保持設計競爭力。通過業界第一款也是唯一一款支持剛?cè)峤Y(jié)合pcb設計的altium designer工具，設計當前最具創新性的產品。輕松地定義材料選擇，智能地完成剛?cè)峤Y(jié)合板的布局和布線，在美觀的、原生3d pcb中展現您的工程藝術作品。

2.規范并集中管理您最有價值的設計資產

設計過程的成功取決于所使用元器件的數據完整性、可靠性和一致性。通過altium designer的集中元器件庫管理功能 ，可以建立一個來源唯一的、可信賴的、由整個設計團隊共享的元器件庫。您可以在未來所有的項目中，立刻使用、管控和復用所有有價值的元器件。

3.在機械世界可視化和驗證您的電子設計

任何電子設計產品都要安裝在機械物理實體之中。通過altium designer的原生3d可視化與間距檢查功能，確保電路板在第一次安裝時即可與外殼完美匹配，不再需要昂貴的設計返工。在3d編輯狀態下，電路板與外殼的匹配情況可以實時展現，您可以在幾秒鐘內解決電路板與外殼之間的

二、廣闊的工程應用范圍

1.將您的設計與動態、智能的數據相連

最佳的元器件是，需要的時候就能夠買到，并且價格還符合您的預算要求。使用altium designer的supplier links功能，可以從信賴的供應商那里獲得豐富的元器件實時定價和可用性數據。即時獲得常用元器件的價格和庫存信息，您不再會因?yàn)橘I不到元器件而推遲產品發布日期了。

2.掌控設計數據和工作流程的效率

設計過程的成功取決于一系列單獨但密切相關的細節。通過altium designer強大的數據管理工具，掌控您的設計數據和工作流程。使用靈活的生命周期管理系統，可以精確地控制設計數據；使用強大的版本控制系統，可以跟蹤每一個設計變更。

3.發掘?qū)I(yè)創建設計內容的潛力

無需從頭開始進行所有的pcb設計，您可以直接利用altium建庫專家們的知識和經驗。訪問altium公司提供的超過300000個免費元器件，提高元器件的創建效率。充分利用altium專業制作專業管理的統一元器件庫內容，節省創建和管理元器件庫的時間。

三、輕松的設計自動化

1.超級強大的布線技術幫助您充分發揮設計潛力

從復雜的電路板布局到創新的可穿戴技術，altium designer可以非常很容易地設計出有效無誤的pcb板。憑借強大的布線技術，包括交互式布線模式和智能自動完成助手，您可以完全掌控pcb設計。

2.領先一步開始下一個設計工程

今天的設計是建立在過去成功的設計基礎之上的。通過altium designer中最高效的設計復用工具，幫助您發掘真正的設計潛力。輕松保存、共享和復用一切最值得信賴的設計資產，包括設計片段、受管的原理圖圖紙、公司的元器件庫和模板等。

3.輕松完成您的設計之旅

從概念到完成產品，您的設計過程可以分解為若干個不同的階段，這些階段需要保持一致性和連接性。利用altium designer強大的發布管理工具，您可以完全掌控設計過程。利用靈活的輸出文檔管理工具，您可以即時向制造商傳達完整的設計意圖。

ad9安裝修改漢化教程

一、安裝+修改教程

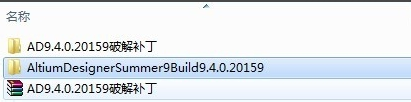

1.下載并解壓縮，會看到如下圖的兩個文件，一個是安裝程序，一個是修改補丁（下載地址包括了官方版和網盤的修改版，大家根據需要進行下載）

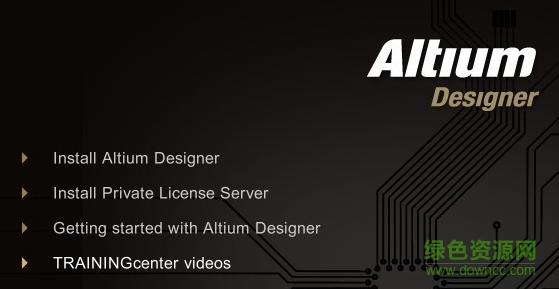

2.打開“AltiumDesignerSummer9Build9.4.0.20159”文件夾，找到“Autorun”雙擊進行安裝，如下圖所示：

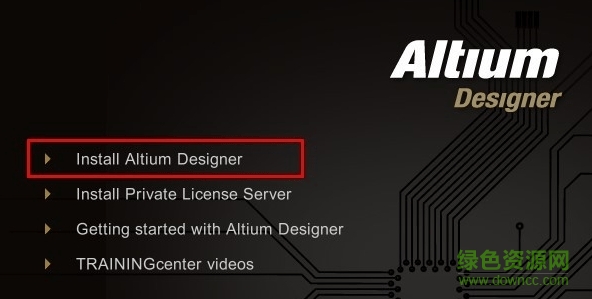

3.進入安裝界面，選擇第一個選項：Install Altium Dseigner

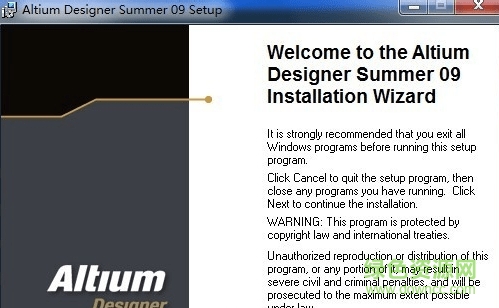

4.直接點擊”Next“即可

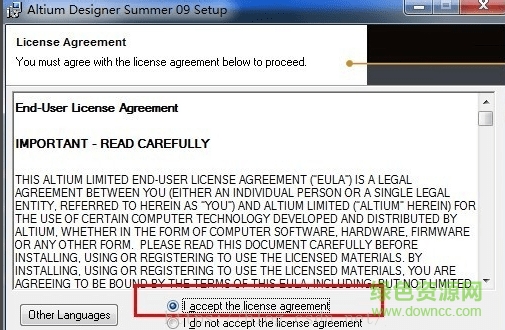

5.勾選第一個”I accept the license agreement“ ，然后點擊Next

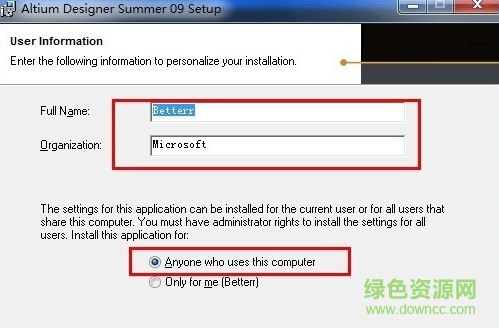

6.如圖位置保持不變，直接點擊Next繼續

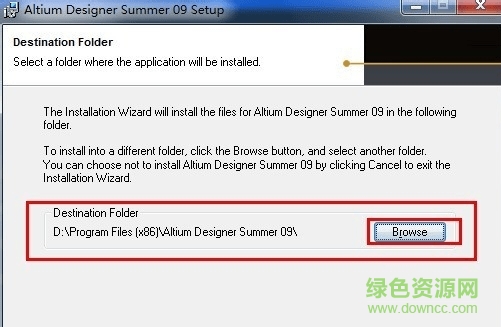

7.重點來了，設置安裝路徑，默認是C盤，點擊”Browse“進行設置，建議選擇D盤，然后點擊Next

8.接著繼續Next

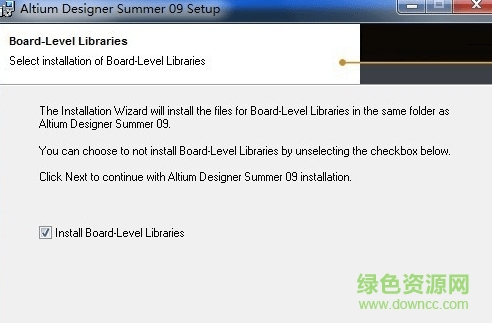

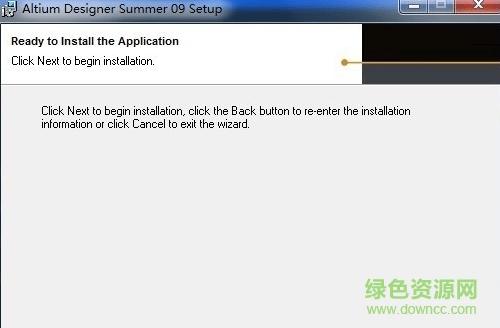

9.下面幾部都是點擊next，直到開始自動安裝

10.安裝完成后，就會看到如下圖的界面，選擇”Exit“

ps：不要運行軟件，關系到下面的修改，切記哦！

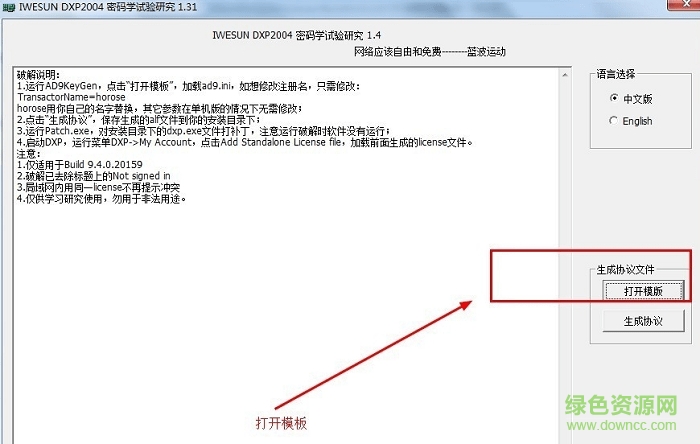

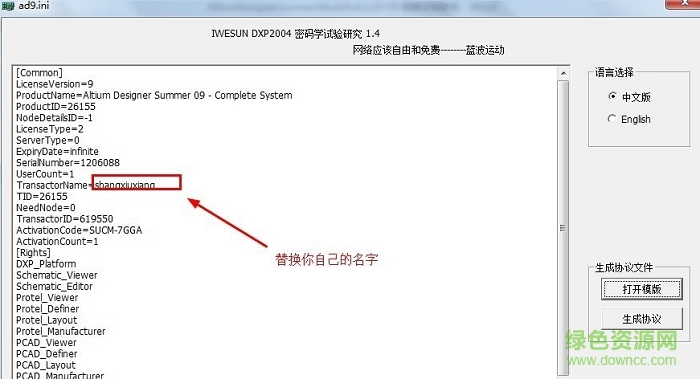

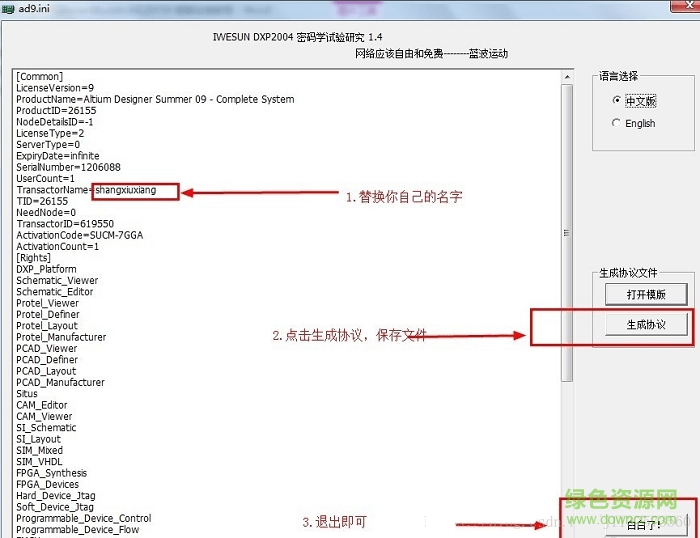

11.開始修改了，打開”AD9.4.0.20159修改補丁“文件夾，找到AD9KeyGen運行，然后點擊“打開模板”，加載ad9.ini，如想修改注冊名，只需修改：

TransactorName=horose

horose用你自己的名字替換，其它參數在單機版的情況下無需修改；

12.點擊“生成協議”，保存生成的alf文件到你的安裝目錄下

13.運行Patch.exe，點擊Patch，對安裝目錄下的dxp.exe文件打補丁

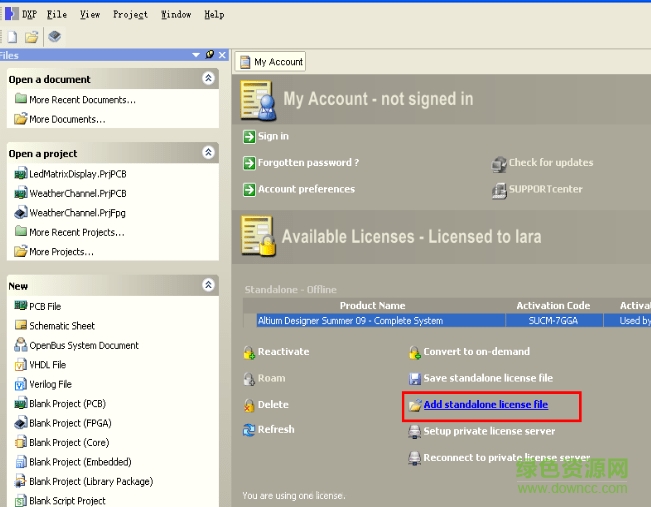

14.啟動DXP，運行菜單DXP->My Account，點擊Add Standalone License file，加載前面生成的license文件，修改到此完成。

二、漢化教程

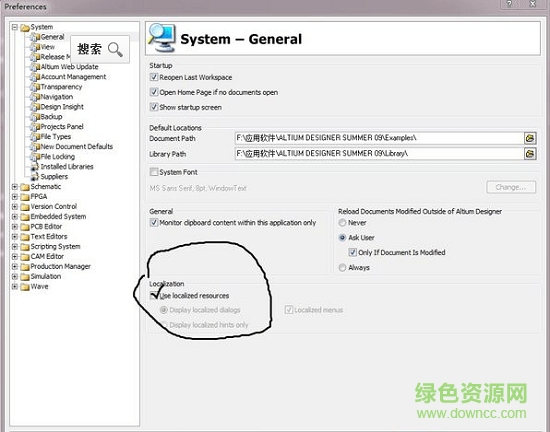

1.打開ad9，點擊右上角dxp，擇Preferences2、點擊“system”》“general”》勾選“use localized resources”

2.然后重啟軟件就可以變成中文界面了。

常用快捷鍵

Tab——浮動圖件的屬性設置

Home——以光標位置為中心

Pageup——放大

Pagedown——縮小

V,Rb——刷新屏幕

x+ab——取消所有被選取圖件的選取狀態

Delete——?jiǎng)h除元件

x——將浮動圖件左右翻轉

y——將浮動圖件上下翻轉

Space——將浮動圖件旋轉90度

Alt+Backspace——恢復前一次的操作即撤銷

Ctrl+Backspace——取消前一次的恢復

Ctrl+f——尋找指定的文字

Alt+F4——關閉

Altium

Space——繪制導線，直線或總線時，改變走線模式

Ctrl+Tab——在打開的各個設計文件文檔之間切換

Alt+Tab——在計算機打開的各個應用程序之間切換

Ctrl+Pagedown——圖紙充滿屏幕

Ctrl+鼠標滾輪——放大縮小

P+N——添加net

C+C——項目編譯

D+M——原理圖中所有器件建庫

D+B——瀏覽庫

D+L——添加/移除庫

P+T——放置

Text——文本

P+D+LSCH——下放置普通線（非電氣）

Ctrl+拖拽——SCH下連線跟著器件走

Shift+拖拽——SCH下復制元器件

Ctrl+M

——距離測量（Q可切換公/英制）

R，M——測量任意兩點間的距離

空格鍵在交互布線的過程中，切換布線方向。

Shift+S——切換PCB單層/多層顯示

O，B——設置PCB屬性

O，P——設置PCB相關參數

D，K——PCB層管理器E，

O，S

——設置PCB原點
