altium designer18漢化正式版是一款最新版的電路仿真設計軟件。使用本程序有助于機械電子行業用戶進行pcb設計，提供了原理圖設計、電路板設計以及嵌入式開發等功能。小編今天帶來的是免費正式版程序，歡迎大家來綠色資源網下載安裝。

軟件介紹

Altium Designer 18是一款簡單易用、原生3D設計增強的一體化設計環境，結合了原理圖、ECAD庫、規則和限制條件、BoM、供應鏈管理、ECO流程和世界一流的PCB設計工具，采用ActiveBOM和Altium數據保險庫，設計者能在設計過程的任何時刻都可以查看元器件的供應鏈信息，可以有效提高整個設計團隊的生產力和工作效率，為您節省總體成本、縮短產品上市時間。

新一代的PCB設計軟件—Altium Designer 18（業內也稱AD18）已經推出，該版本包含一系列改進和新特性，增強的BoM清單功能，進一步增強了ActiveBOM功能，采用Dark暗夜風格的全新UI界面，并且一直被人詬病的卡頓問題也得到了極大的改進。

Altium Designer 18漢化正式版操作教程：

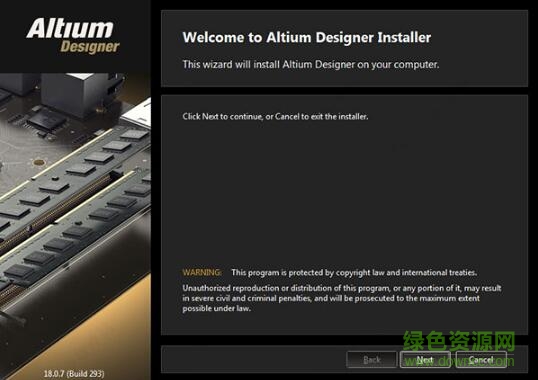

1.在綠色資源網站下載解壓安裝包，運行“AltiumDesigner18Setup.exe”開始安裝；

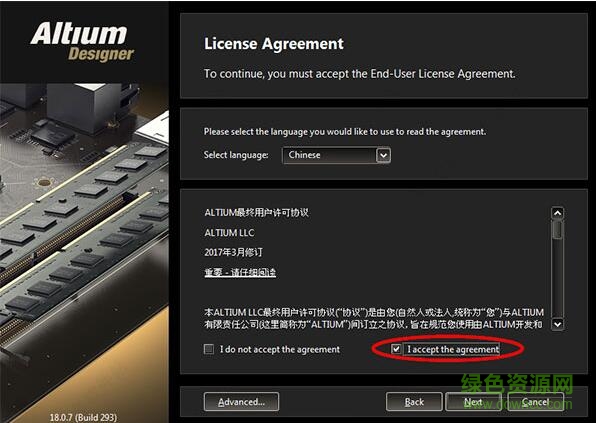

2.勾選允許用戶協議

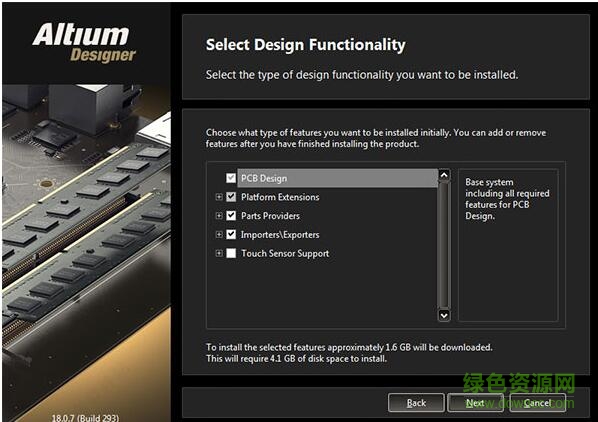

3.選擇安裝功能

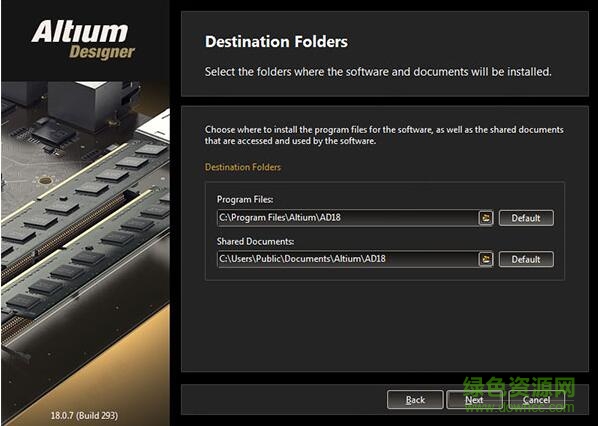

4.選擇安裝目錄

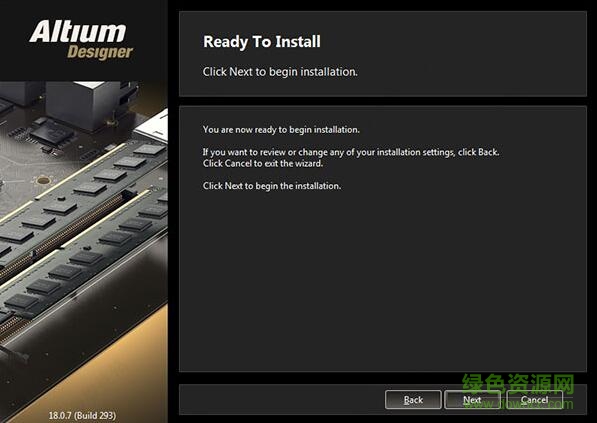

5.等待安裝完成

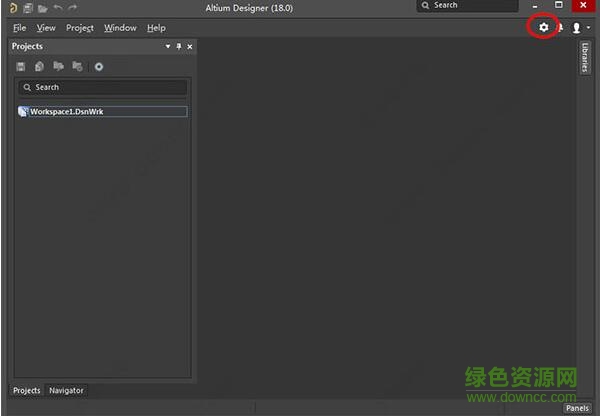

6.安裝完成后，運行<spaAltium Designer 18，軟件默認英文，我們點擊右上角的齒輪

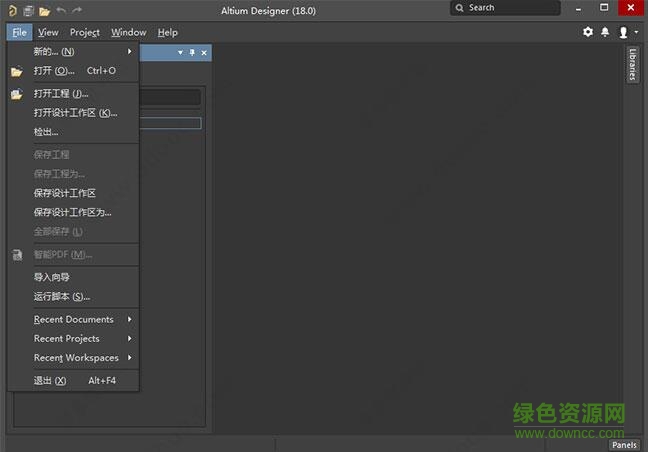

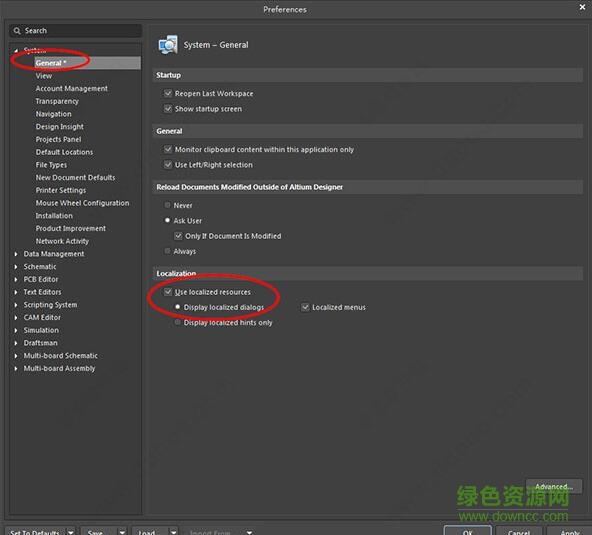

7.點擊“system”》“general”》勾選“use localized resources”，然后重啟軟件就可以體驗簡體中文界面

8.打開安裝包“Crack”目錄，將“shfolder.dll”復制到AD18安裝目錄下（此操作不會觸發覆蓋）

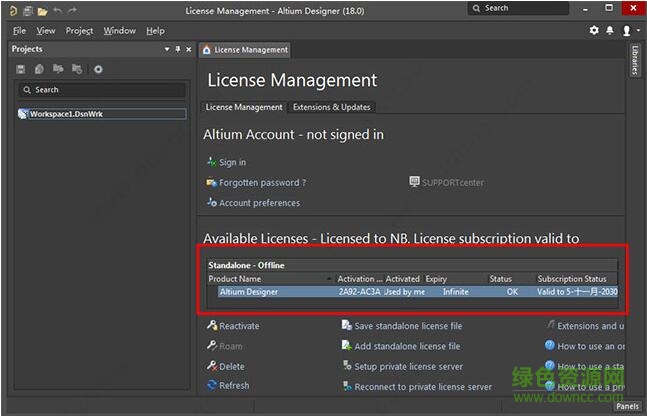

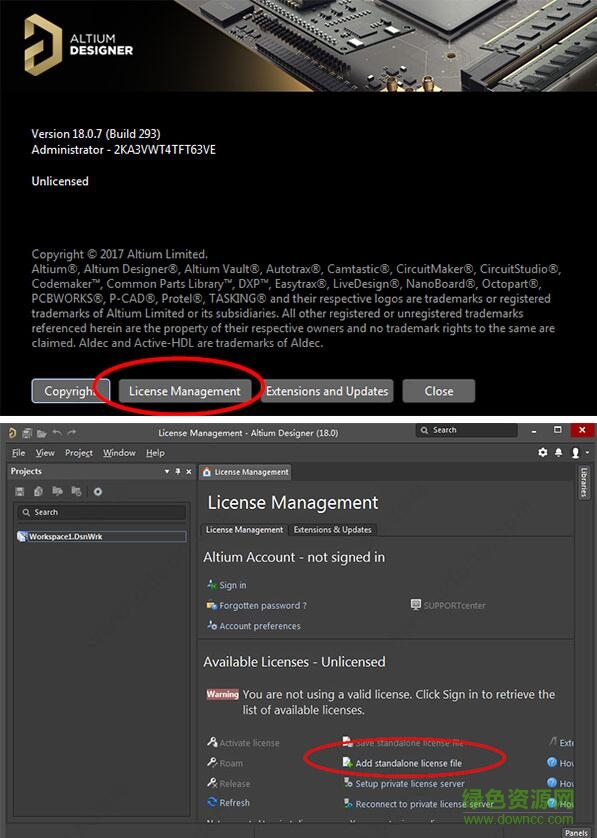

9.單機添加單機版license文件

10.選擇安裝包，Licenses目錄下任意一個文件載入即可，Altium Designer 18正式版安裝完成

ad18中文正式版功能介紹

1.FPGA的開發

2.印刷電路板設計

3.原理圖設計

4.嵌入式開發

5.3D PCB設計

altium designer18應用特點

1、CAM文件-導入器

（Gerber、ODB++）導入CAM和機械文件。

2、原理圖—瀏覽器

打開、查看并打印原理圖文件和庫。

3、PCB—瀏覽器

打開、查看和打印PCB文件。 此外還可查看并導航3D PCB。

4、原理圖-編輯

所有原理圖和原理圖元件庫，以及原理圖元件庫文檔。

5、原理圖—軟設計編輯

所有（除了PCB項目和自由分散文件）中的原理圖和原理圖元件庫編輯能力，網絡列表生成能力。

6、CAM文件-瀏覽器

打開CAM、制造（Gerber、Drill和OBD++）和機械文件。

7、DXP平臺

與所有支持的編輯器和瀏覽器使用相同圖形用戶界面（GUI）的軟件集成平臺。 設計文件預覽洞查，發布管理、編譯器、文件管理、版本控制界面和腳本引擎。

8、仿真-混合信號

SPICE 3F5/XSPICE混合信號電路仿真（兼容PSpice）。

9、Altium數據保險庫支持

從集中的Altium數據保險庫讀取、編輯和發布設計數據的能力。 數據保險庫支持以下內容： 元件模型、定價和供貨信息數據、受管圖紙和子電路、完整項目和制造/裝配文件。

10、導入器/導出器

支持從OrCAD、Allegro、Expedition、pads、xDx Designer、Cadstar、Eagle、P-CAD和Protel等導入和/或導出創建的設計和庫數據。

11、信號完整性—原理圖級

布局前的信號完整性分析—包括一個完整的分析引擎，使用默認PCB參數。

12、PCB—電路板定義和規則

放置/編輯機械層對象，高速設計的設計規則，用戶可定義板層堆棧，來自原理圖的設計傳輸，元件放置和實時制造規則檢查。

13、PCB-布線

高工作效率PCB布局編輯器，支持自定義多邊形、電路板開孔、實時規則檢查、設計復用和尺寸自動測量，配備直觀高效的用戶界面。14、PCB—原生的3D PCB查看和編輯

電路板的真實和3D渲染視圖，包括與STEP模型和實時間距檢查直接相連的MCAD-ECAD支持，2D和3D的視圖配置，3D電路板形外框和元件模型編輯，所有基元的3D測量值以及2D/3D PCB模型的紋理映射。

15、庫管理

基于單一數據源的統一的庫管理，用于所有元件模型和關聯數據，包括3d模型、數據圖紙和供應商鏈接。 版本控制和外部項目管理系統的單一聯系點。

16、PCB—交互式布線

交互式指導性布線（推擠布線、緊貼布線和自動完成模式）、差分對、交互式/自動布局、引腳/部件交換、跟蹤修線，在拖動操作中規避障礙。

17、高級板層堆棧管理

當PCB不同區域包含不同的板層堆棧時，定義單一設計中多層復雜層堆棧的能力，支持嵌入式元件和剛柔結合式布局。

18、CAM File - 編輯器 （Gerber,ODB++）

面板化、NC布線定義、NRC、導出CAM和機械文件、網絡表提取、導入以及反向工程。

19、嵌入式元件

支持PCB堆棧中的嵌入式分立元件。 在PCB中嵌入元件可提高可靠性，增強性能，并顯著提升空間和減輕重量。

20、信號完整性—布線層級

布線后信號完整性分析支持映射及串擾分析。

21、PCB – 制造文件輸出

多種輸出發布允許多個輸出合并成一個單一的媒體類型，更好地進行數據管理。通過工程歷史和相關性的受控視圖，發布到PDF/A，打印機或Web。生成Gerber、NC Drill、ODB++、3D視頻動畫、STEP文件等。

22、剛柔結合板設計支持

用于設計柔性和剛柔結合PCB板的完整系統。 定義和描述設計中的多條PCB折疊線的能力。 全3D，折疊和展開查看以及間距設計規則檢查。 導出電路板中折疊或部分折疊的3D STEP模型，以便實施MCAD協作的能力。

常見問題

1、altium designer怎么測量距離？

把鼠標移到線上，自動就顯示走線的相關信息了，包括線長。

2、altium designer怎么畫運放？

元件庫里面有。你輸入OPA或型號LF347就可以顯示出來。1——11這些數字是元件引腳編號。-15V是電源電壓。LF347BN是運算放大器的型號。你雙擊上述字符，就可以修改

3、altium designer怎么鋪銅？

你說的是覆銅吧，如果是覆銅的話，切換到要鋪銅的層，按p再按G，在設置中選擇網絡，勾選去死銅，選擇全銅或風格銅并設置風格大小，完畢后圈出你要覆的區域后右鍵，OK，你可以都試下，看看效果有什么不同…選擇自己喜歡的風格就好了

4、altium designer怎么生產pcb?

先得新建個PCB文件（File-New-Pcb）；然后保存下，在新建的PCB文件下：Design-Import Changes From PCB_project1.PRJPCB（Design選項下第二個，PCB_PROJECT1.PRJPCB是新建的PCB文件默認名）；然后會彈出個框Engineering Change Order，依次點最下面的從左至右的1、2兩個按鈕，如果出現紅色的叉，說明原理圖有問題，檢查下，在按上面的方法繼續…

或者直接確定原理圖中每個元器件都要有相應的封裝和已經創建了PCB文件且和原理圖在同一工程中！讓后再原理圖界面工具欄design→Update PCB document
