altium designer20專業的電子印刷版和電路集成射擊軟件，這次2020的版本大大的提高了用戶的辦公廳小籠包，而且把a(bǔ)ltium designer和windows各項程序有機的結合在了一起，用戶這樣體驗確實很不錯，整個設計流程到軟件思路都是向著方便操作前進的，喜歡這個版本的用戶千萬不要錯過了，快來綠色資源網下載吧！

軟件介紹

您還可以在同一環境中創建組件，配置各種輸出文件，甚至可以打開ASCII輸出。您啟動的64位應用程序稱為X2平臺。每種不同的文檔類型都在X2應用程序中打開，當您從一種文檔類型移動到另一種文檔類型時，相應的編輯器特定菜單，工具欄和面板會自動出現，為什么要在一個環境中使用所有工具？這樣做可以讓您將注意力從面向工具轉向面向設計

altium designer教程

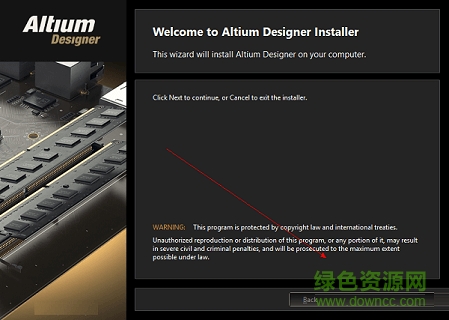

1.點擊.exe主程序開始安裝，持續點擊Next

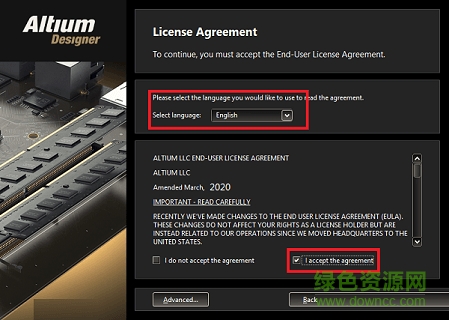

2.如圖點擊同意，然后接著next

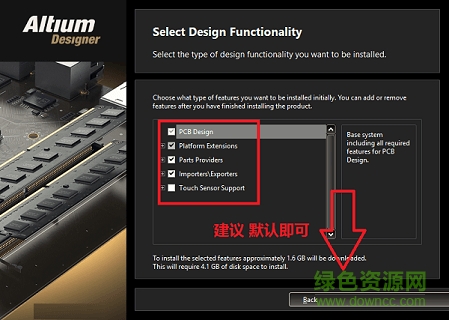

3.默認，next

4.選擇好自己的安裝路徑，路徑不帶中文就行，還是next

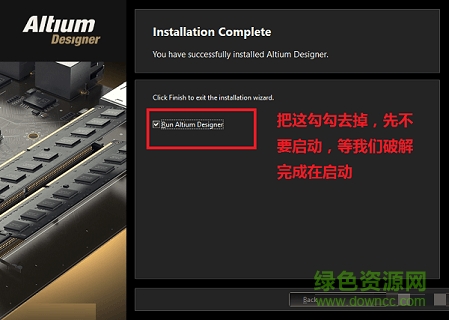

5.安裝完成，千萬不要啟動，把啟動勾選去掉，點擊finish就行

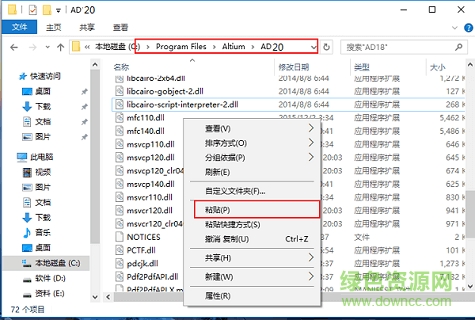

6.在文件哪里，復制shfolder.dl到你的安裝目錄下

7.這時候你在啟動軟件，選擇第三項，然后ok

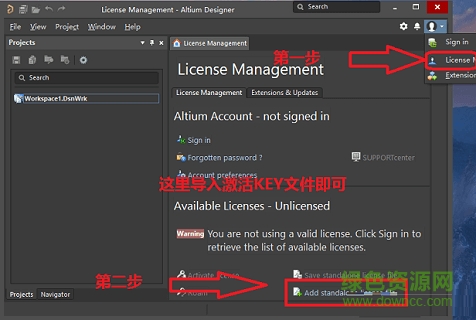

8.選擇左上角的License Management 在點擊Add standalone license file 導入KEY激活秘鑰模板

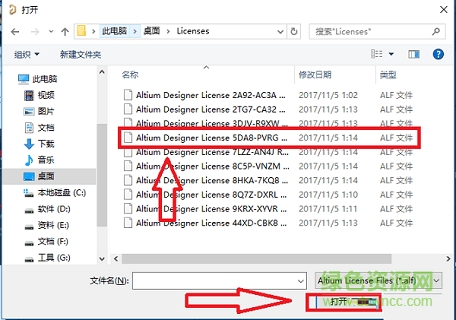

9.選擇好UCBUG提供的文件夾Licenses里面的任意一個KEY秘鑰

10.完畢，正常使用

軟件亮點

1、DXP平臺

與所有支持的編輯器和瀏覽器使用相同圖形用戶界面（GUI）的軟件集成平臺。 設計文件預覽洞查，發布管理、編譯器、文件管理、版本控制界面和腳本引擎。

2、原理圖—瀏覽器

打開、查看并打印原理圖文件和庫。

3、PCB—瀏覽器

打開、查看和打印PCB文件。 此外還可查看并導航3D PCB。

4、CAM文件—瀏覽器

打開CAM、制造（Gerber、Drill和OBD++）和機械文件。

5、CAM文件-導入器

(Gerber、ODB++)導入CAM和機械文件。

6、PCB-原生的3D PCB查看和編輯

電路板的真實和3D渲染視圖，包括與STEP模型和實時間距檢查直接相連的MCAD-ECAD支持，2D和3D的視圖配置，3D電路板形外框和元件模型編輯，所有基元的3D測量值以及2D/3D PCB模型的紋理映射。

7、PCB-布線

高工作效率PCB布局編輯器，支持自定義多邊形、電路板開孔、實時規則檢查、設計復用和尺寸自動測量，配備直觀高效的用戶界面。16、PCB-交互式布線交互式指導性布線（推擠布線、緊貼布線和自動完成模式）、差分對、交互式/自動布局、引腳/部件交換、跟蹤修線，在拖動操作中規避障礙。

8、高級板層堆棧管理

當PCB不同區域包含不同的板層堆棧時，定義單一設計中多層復雜層堆棧的能力，支持嵌入式元件和剛?cè)峤Y(jié)合式布局。

9、剛?cè)峤Y(jié)合板設計支持

用于設計柔性和剛?cè)峤Y(jié)合PCB板的完整系統。 定義和描述設計中的多條PCB折疊線的能力。 全3D，折疊和展開查看以及間距設計規則檢查。 導出電路板中折疊或部分折疊的3D STEP模型，以便實施MCAD協作的能力。

10、嵌入式元件

支持PCB堆棧中的嵌入式分立元件。 在PCB中嵌入元件可提高可靠性，增強性能，并顯著提升空間和減輕重量。

11、信號完整性-布線層級

布線后信號完整性分析支持映射及串?dāng)_分析。

12、PCB - 制造文件輸出

多種輸出發布允許多個輸出合并成一個單一的媒體類型，更好地進行數據管理。通過工程歷史和相關性的受控視圖，發布到PDF/A，打印機或Web。生成Gerber、NC Drill、ODB++、3D視頻動畫、STEP文件等。

13、CAM File - 編輯器 (Gerber,ODB++)

面板化、NC布線定義、NRC、導出CAM和機械文件、網絡表提取、導入以及反向工程。

14、原理圖—軟設計編輯

所有（除了PCB項目和自由分散文件）中的原理圖和原理圖元件庫編輯能力，網絡列表生成能力。

15、導入器/導出器

支持從OrCAD、Allegro、Expedition、pads、xDx Designer、Cadstar、Eagle、P-CAD和Protel等導入和/或?qū)С鰟?chuàng)建的設計和庫數據。

16、原理圖—編輯

所有原理圖和原理圖元件庫，以及原理圖元件庫文檔。

17、庫管理

基于單一數據源的統一的庫管理，用于所有元件模型和關聯數據，包括3d模型、數據圖紙和供應商鏈接。 版本控制和外部項目管理系統的單一聯系點。

18、Altium數據保險庫支持

從集中的Altium數據保險庫讀取、編輯和發布設計數據的能力。 數據保險庫支持以下內容： 元件模型、定價和供貨信息數據、受管圖紙和子電路、完整項目和制造/裝配文件。

19、仿真—混合信號

SPICE 3F5/XSPICE混合信號電路仿真（兼容PSpice）。

20、信號完整性—原理圖級

布局前的信號完整性分析—包括一個完整的分析引擎，使用默認PCB參數。

21、PCB—電路板定義和規則

放置/編輯機械層對象，高速設計的設計規則，用戶可定義板層堆棧，來自原理圖的設計傳輸，元件放置和實時制造規則檢查。

altium designer2020特色

1、設計環境通過設計過程的各個方面互連，顯著提高生產力，包括原理圖，PCB，文檔和模擬。

2、制造設計學習并應用設計制造(DFM)方法，確保您的pcb設計每次都能正常運行，可靠且可制造。

3、切換很容易使用業內最強大的翻譯工具輕松遷移您的遺留信息-如果沒有這些翻譯工具，我們的成長將無法實現。

4、剛?cè)峤Y(jié)合設計以全3D設計剛?cè)峤Y(jié)合并確認3D組件，外殼組件和PCB間隙滿足所有機械要求。

5、互聯的多板裝配多板之間的連接關系管理和增強的3D引擎使您可以實時呈現設計模型和多板裝配情況 - 顯示更快速，更直觀，更逼真。

6、時尚的用戶界面體驗全新的，緊湊的用戶界面提供了一個全新而直觀的環境，并進行了優化，可以實現無與倫比的設計工作流可視化。

7、強大的PCB設計利用64位CPU的架構優勢和多線程任務優化使您能夠比以前更快地設計和發布大型復雜的電路板。

8、快速、高質量的布線視覺約束和用戶指導的互動結合使您能夠跨板層進行復雜的拓?fù)浣Y(jié)構布線 - 以計算機的速度布線，以人的智慧保證質量。

9、實時的BOM管理鏈接到BOM的最新供應商元件信息使您能夠根據自己的時間表做出有根據的設計決策

10、簡化的PCB文檔處理流程在一個單一的，緊密的設計環境中記錄所有裝配和制造視圖，并通過鏈接的源數據進行一鍵更新。

11、PCB設計通過受控元件放置和原理圖與PCB之間的完全同步，輕松地在電路板布局上操縱物體。

12、原理圖設計通過一個內聚，易于導航的用戶界面中的分層原理圖和設計重用，更快，更高效地設計頂級電子設備。

13、制造業產出體驗管理數據的優雅，并通過無縫，簡化的文檔功能為發布做好準備。
